Блоки функциональные распределительного устройства напряжением 3,3 кВ

Каталог для скачивания
 Опросный лист

Технические характеристики

Номинальное напряжение, кВ

3,3

Номинальный ток присоединений шкафа профподогрева, А

2500

Номинальный ток главных цепей шкафов блоков, А:

  • шкаф выключателя питающей линии тяговой сети
  • шкаф запасного выключателя
  • шкаф катодного разъединителя
  • шкаф разъединителя катодного выключателя
  • шкаф катодного выключателя
  • шкаф выключателя инвертора
  • шкаф выключателя токового выпрямителя
  • шкаф подключения







4000



Номинальный ток главных цепей шкафов блоков, А:

  • шкаф фильтрустройства
  • шкаф секционного разъединителя



6300;
7200

Номинальный ток сборных шин, А

5000; 6300; 7200

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока частотой 50 Гц



110; 220
 220

Условия обслуживания

с односторонним обслуживанием

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ4

Вид линейных высоковольтных подсоединений

Кабельные; Шинные.

Максимальное количество шкафов в блоке

4



Описание

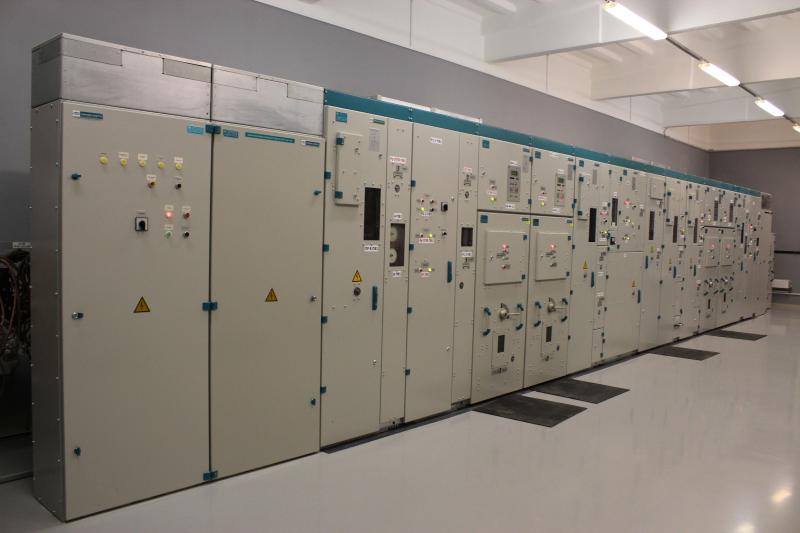

Блоки функциональные распределительного устройства напряжением 3,3 кВ состоят из шкафов, панелей отдельных компонентов, первичных датчиков, микропроцессорных контроллеров, объединенных несущими конструкциями, общим силовым токопроводом и вторичными цепями.

Блоки функциональные распределительного устройства напряжением 3,3 кВ предназначены для приема и распределения электрической энергии постоянного тока тяговых подстанций в системе тягового железнодорожного электроснабжения постоянного тока напряжением 3 кВ.

Устройство комплектное распределительное постоянного тока на напряжение 3,3 кВ выполняется на базе блоков функциональных распределительного устройства 3,3 кВ.

Состав блока функционального распределительного устройства напряжением 3,3 кВ:

  • основные силовые шкафы;

  • вспомогательные шкафы (по требованию Заказчика);

  • переходные шкафы для стыковки с другими типами РУ;

  • шинопроводы, жгуты междушкафных соединений.

В зависимости от требований Заказчика блоки функциональные распределительного устройства 3,3 кВ могут быть реализованы на базе шкафов распределительного устройства производимых в ООО «НИИЭФА-ЭНЕРГО»:

Устройство комплектное распределительное постоянного тока на напряжение 3,3 кВ серии " КВ-3,3 "
