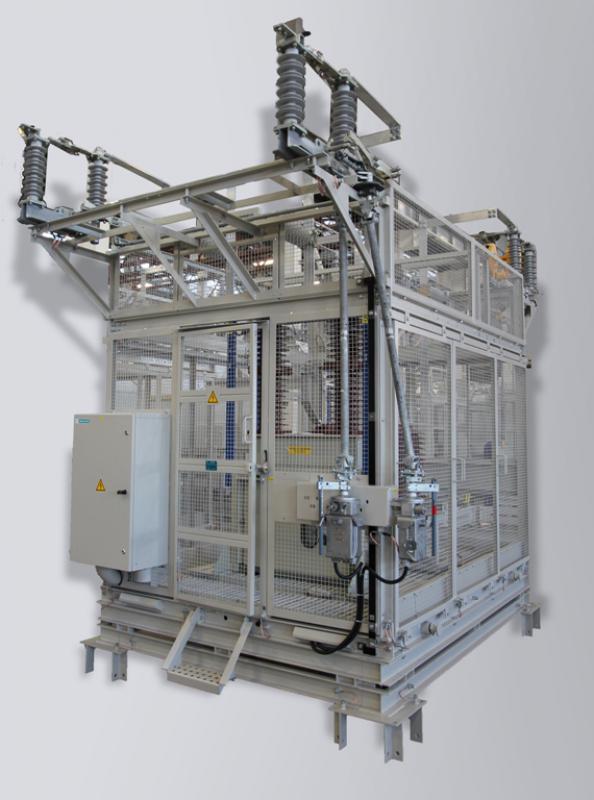

Блоки открытого распределительного устройства переменного тока на напряжение до 35 кВ

Каталог для скачивания
 Опросный лист
 Сертификат (декларация)

Технические характеристики





Значение параметра блока ОРУ напряжением 25 кВ

Значение параметра блока ОРУ напряжением 2×25 кВ

Значение параметра блока ОРУ напряжением 35 кВ

Номинальное напряжение, кВ

27,5

35

Наибольшее рабочее напряжение, кВ

29,0

40,5

Номинальный ток главных цепей блока ОРУ, А

Примечание – Кроме блока секционного выключателя, блока трансформатора напряжения и блока секционного разъединителя и трансформатора напряжения

630; 1000; 1250; 1600; 2000





630; 1000





Номинальный ток главных цепей блока секционного выключателя, А

-

-

1000

Номинальный ток главных цепей блока секционного разъединителя и трансформатора напряжения, А

1000; 1600; 2000

-

Номинальный ток главных цепей блока трансформатора напряжения, А

630

630

630

Номинальное рабочее напряжение между токоведущими частями блока ОРУ, кВ

-

55

-

Наибольшее рабочее напряжение между токоведущими частями блока ОРУ, кВ

-

58

-

Тип выключателя, установленного в блоках ОРУ

ВБС; ВВН-СЭЩ; другие по согласованию с заказчиком

Номинальный ток отключения выключателя, кА

25; 31,5

25

Номинальный ток электродинамической стойкости (амплитуда), кА

64; 81

64

Ток термической стойкости, кА, не менее

25; 31,5

25

Время протекания тока термической стойкости для:

- главных ножей, с, не более

- заземляющих, с, не более



3

1

Тип разъединителя, установленного в блоках ОРУ

РГП; другие по согласованию с заказчиком

Номинальное напряжение вторичных цепей:

- постоянного тока, В



220; 110

- переменного трехфазного тока частотой 50 Гц, с глухозаземленной нейтралью, В

230; 400

Габаритные размеры блоков ОРУ, мм, не более (ширина х глубина х высота)

3000х5200х5500

Масса, кг, не более

4200



Описание

Блоки открытого распределительного устройства переменного тока на напряжение до 35 кВ тяговых  и трансформаторных подстанций железных дорог предназначены для распределения электроэнергии переменного тока частотой 50 Гц на тяговых и трансформаторных  подстанциях железных дорог.

В состав блока открытого распределительного устройства переменного тока на напряжение до 35 кВ входит:

  • высоковольтная часть (вакуумный выключатель, трансформатор тока, трансформатор напряжения, разъединители);

  • низковольтная часть (шкаф зажимов - предназначен для подключения вторичных цепей блоков к цепям вторичной коммутации подстанции).
