Блоки функциональные собственных нужд переменного тока

Каталог для скачивания
 Опросный лист

Технические характеристики

Тип заземления системы

TN-S, TN-C-S

Род тока

переменный

Номинальное напряжение главных цепей, кВ

0,23; 0,4

Номинальный ток, А

до 1600

Номинальный кратковременно (1с) выдерживаемый ток, кА

до 10

Номинальный ударный ток, кА

до 20

Номинальное напряжение вторичных цепей, В: - постоянного тока

110; 220

По выполнению кабельных вводов

Снизу

По способу установки аппаратуры

Стационарная

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4



Описание

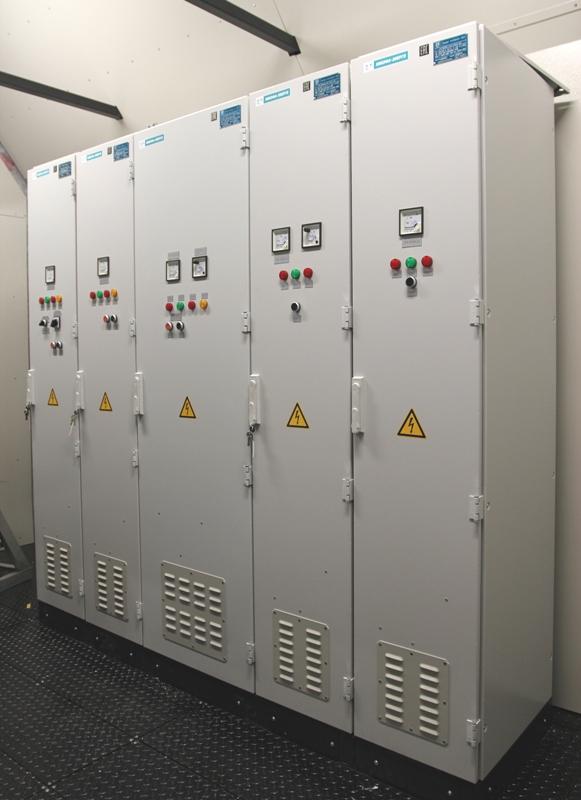

Блоки функциональные собственных нужд переменного тока предназначены для распределения электрической энергии напряжением 0,23 и 0,4 кВ переменного тока частотой 50 Гц.

Блоки функциональные собственных нужд переменного тока применяются для питания цепей собственных нужд тяговых подстанций магистральных железных дорог и трансформаторных подстанций.

Блоки функциональные собственных нужд переменного тока формируются на базе шкафов специального и общепромышленного применения.

В зависимости от требований Заказчика блоки собственных нужд переменного тока могут быть реализованы в в двух исполнениях на базе шкафов производимых в ООО «НИИЭФА-ЭНЕРГО»:

Шкафы специального и общепромышленного применения
