Модули общеподстанционной сигнализации

Каталог для скачивания
 Опросный лист

Технические характеристики

Напряжение цепей питания

  • отопление
  • освещение
  • вспомогательные нужды
  • аварийное освещение



переменное трехфазное 380 В, 50 Гц
переменное 220 В, 50 Гц
переменное 220 В, 50 Гц
постоянное 220 В
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У1 (по специальному заказу УХЛ1)

Габаритные размеры модулей (длина х глубина х высота), мм, не более

  • типоразмера 6,0 м
  • типоразмера 4,8 м




6080х3230х3910
4970х3230х3910

Масса, кг, не более

  • типоразмера 6,0 м
  • типоразмера 4,8 м



7500
6500



Описание

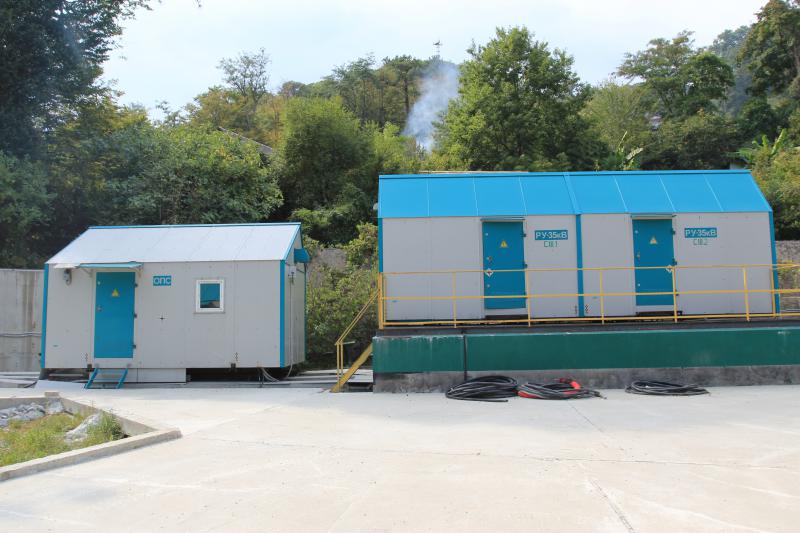

Модули функциональные общеподстанционной сигнализации предназначены для информирования дежурного персонала тяговой подстанции о неисправностях на подстанции, а также дистанционного управления и телеуправления оборудованием тяговой подстанции с места дежурного или диспетчерской через линии связи и локальные контроллеры других блоков.

В модулях предусмотрено место для размещения дежурного персонала подстанции.

Состав модулей общеподстанционной сигнализации:

  • здание мобильного контейнерного типа системы «КМУ»;

  • функциональный блок общеподстанционной сигнализации;

  • шкаф распределительный собственных нужд.

Модули общеподстанционной сигнализации устанавливаются на основание в виде рельсо-шпальной решетки или на бетонный ленточный фундамент.

Модули общеподстанционной сигнализации оснащены:

  • местом для дежурного персонала;

  • системой отопления;

  • системой вентиляции;

  • системой освещения, в том числе аварийного;

  • датчиками пожарной сигнализации;

  • датчиками охранной сигнализации.

Базовый состав модулей общеподстанционной сигнализации:

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные

Блоки функциональные общеподстанционной сигнализации
