Модули тягового выпрямителя

Каталог для скачивания
 Опросный лист

Технические характеристики

Количество фаз входного напряжения

6

Номинальная частота входного напряжения, Гц

50

Номинальное выходное напряжение, кВ

3,3

Номинальный выходной ток, кА

3,15

5,0

Мощность питания собственных нужд, кВт, не более:

2,0

Ток термической стойкости с полным временем отключения защитой не более 0,25 с, кА, не менее

25

22,5

Ток электродинамической стойкости главных цепей, кА, не менее

40

Климатическое исполнение и категория размещения

У1
(по специальному заказу УХЛ1)

Масса, кг, не более

7500


Описание

Модули тягового выпрямителя предназначены для установки в них полупроводниковых преобразователей различного назначения (выпрямители, инверторы, блоки тягового выпрямителя), а также оборудования питания собственных нужд и аппаратуры управления, защиты и сигнализации.

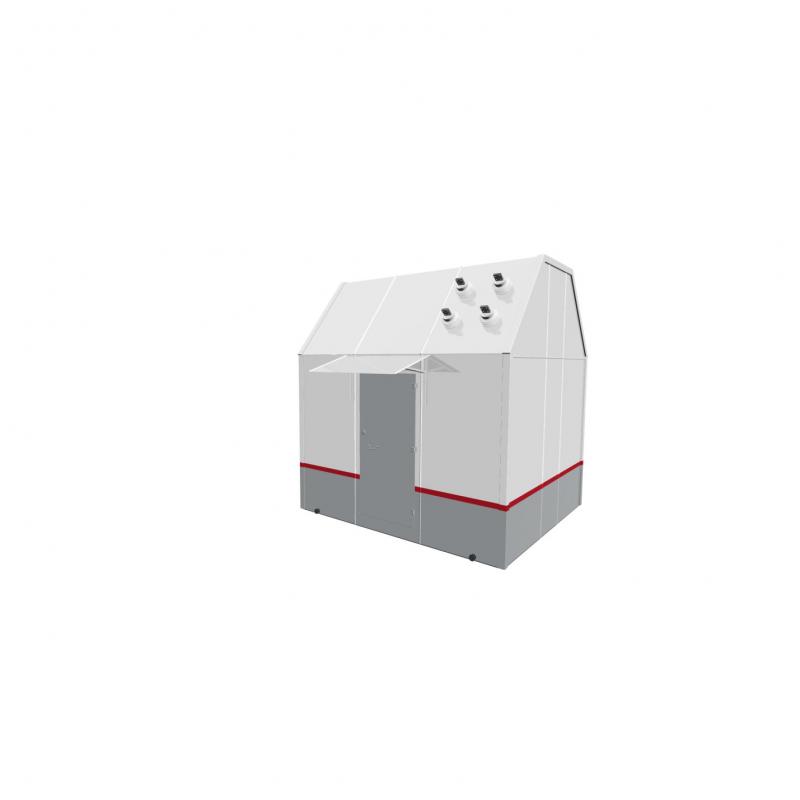

Модули тягового выпрямителя предназначены для установки на открытом воздухе и оборудованы автоматической системой отопления и вентиляции. Крыша модуля двухскатная. В крыше расположены проходные изоляторы для подключения к питающей сети и нагрузке.

Основные комплектующие производства ООО «НИИЭФА-ЭНЕРГО»:

Блоки функциональные тягового выпрямителя

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
