Модули собственных нужд
|
Каталог для скачивания |
Технические характеристики
|
Номинальное напряжение главных цепей переменного тока, кВ |
0,23; 0,4 |
|
Номинальная частота питающего напряжения, Гц |
50 |
|
Тип заземления системы (сети) питания главных цепей переменного тока |
TN-S; TN-C-S |
|
Максимальный ток главных цепей переменного тока, А |
1600 |
|
Номинальное напряжение вторичных цепей постоянного тока, В |
110; 220 |
|
Тип заземления системы (сети) питания главных цепей постоянного тока |
IT |
|
Максимальный ток главных цепей постоянного тока, А |
160 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У1 (по специальному заказу УХЛ1) |
|
Габаритные размеры модулей (длина х глубина х высота), мм, не более
|
6080х3230х3910 |
|
Масса, кг, не более
|
8000 |
Описание

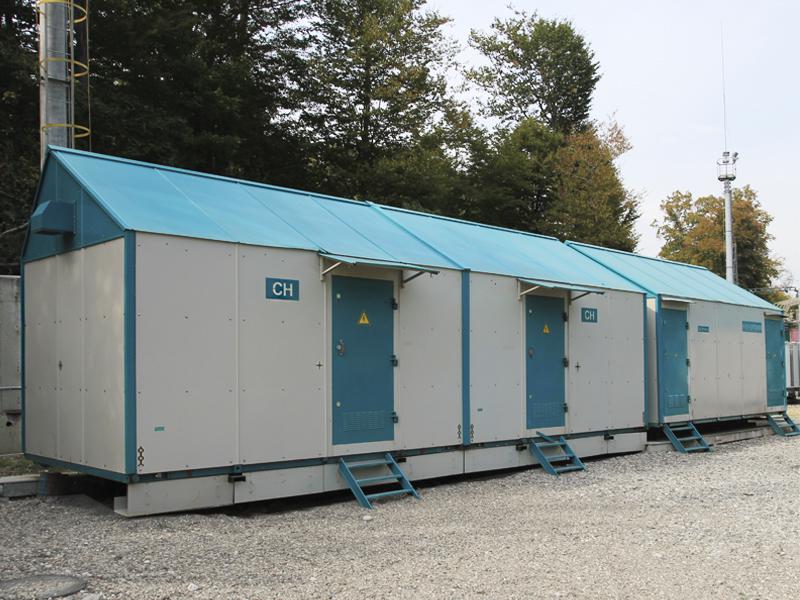

Модули собственных нужд предназначены для размещения блоков собственных нужд переменного и постоянного тока, вспомогательного и дополнительного оборудования.
В состав модулей собственных нужд входят:
-
здания мобильного контейнерного типа системы «КМУ»;
-
блок функциональный собственных нужд переменного тока;
-
блок функциональный собственных нужд постоянного тока;
-
шкаф распределительный собственных нужд;
-
вспомогательные технологические системы:
а) система отопления;
б) система освещения, в том числе аварийная;
в) датчики пожарной сигнализации;
г) датчики охранной сигнализации;
д) устройство вентиляции.
В модулях собственных нужд может быть установлено дополнительное оборудование (зарядно-выпрямительные устройства, разделительные трансформаторы для секции шин изолированного питания, источник бесперебойного питания, батарейный шкаф ИБП, шкаф питания и управления наружным освещением, шкаф учета электроэнергии и т.д.).
Базовый состав модулей собственных нужд:
