Посты секционирования и пункты параллельного соединения контактной сети постоянного тока 3 кВ

Каталог для скачивания
 Опросный лист

Технические характеристики

Номинальное напряжение, кВ

3,3

Наибольшее рабочее напряжение, кВ

4,0

Номинальный ток сборной шины, А

3080; 5000

Ток термической стойкости главных цепей, кА, не менее

25

Номинальный ток электродинамической стойкости главных цепей, кА, не менее

30

Время протекания тока термической стойкости, с, не более

3

Напряжение трехфазное основного питания собственных нужд частотой 50 Гц, В

400 ± 10

Напряжение трехфазное резервного питания собственных нужд частотой 50 Гц, В

400 ± 10

Тип заземления системы

IT

Мощность, потребляемая ПС (ППС) с учетом электрообогрева, кВ·А, не более

9

Кратковременно потребляемая мощность (в течении 2 сек) при работе прогрузочного устройства, кВА, не более

35

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У1 (по специальному заказу УХЛ1)

Габариты (длина х глубина х высота), мм, не более

  • ПС для однопутных участков железных дорог
  • ПС для двухпутных участков железных дорог
  • Модуль управления ПС (в двухмодульном исполнении)
  • Модуль высоковольтный ПС (в двухмодульном исполнении)
  • ППС для двухпутных участков железных дорог



5380х3950х4750
6880х3950х4750
4150х3250х3000
6850х3950х4750
5380х3950х4750

Масса, кг, не более

  • ПС для однопутных участков железных дорог
  • ПС для двухпутных участков железных дорог
  • Модуль управления ПС (в двухмодульном исполнении)
  • Модуль высоковольтный ПС (в двухмодульном исполнении)
  • ППС для двухпутных участков железных дорог



7200
9200
6000
10000
7200




Описание

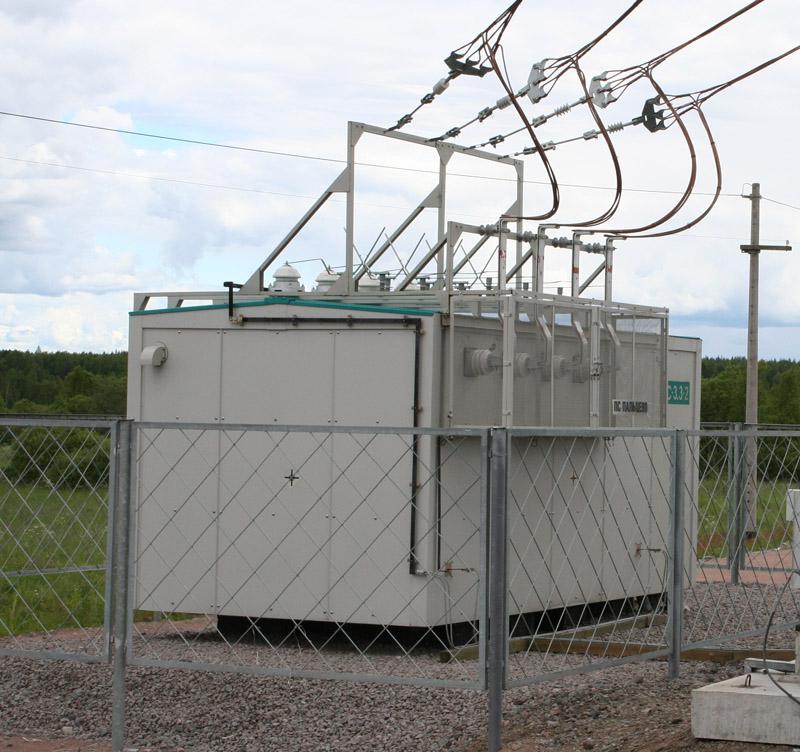

Посты секционирования контактной сети - предназначены для электрического соединения секций контактной сети с целью снижения потерь электроэнергии, для селективного отключения одной или нескольких секций железнодорожной контактной сети при повреждении на ней (на них) или для решения указанных задач одновременно.

Пункты параллельного соединения контактной сети - предназначены для электрического соединения секций контактной сети главных путей двухпутного участка железнодорожной линии с целью снижения потерь напряжения и электроэнергии в контактной сети.

Посты секционирования и пункты параллельного соединения постоянного тока 3 кВ для электрифицированных железных дорог выполняются в виде модулей (одного либо двух, в зависимости от типа).

Посты секционирования и пункты параллельного соединения постоянного тока 3 кВ для электрифицированных железных дорог, состоящие из одного модуля, оборудованы металлической перегородкой, разделяющей их на высоковольтный отсек и отсек управления.

В постах секционирования, состоящих из двух модулей: управления и высоковольтного, высоковольтный модуль оборудован металлической перегородкой, разделяющей его на высоковольтный отсек и тамбур.

Основные комплектующие производства ООО «НИИЭФА-ЭНЕРГО»:

Терминалы интеллектуальные присоединений 3,3 кВ

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
