Пункты группировки модульного типа ПГ-М-3,3/27,5

Каталог для скачивания
Опросный лист

Технические характеристики

Количество вводов питающих линий, шт.:

  • переменного тока;
  • постоянного тока



1
1

Количество отходящих фидеров, шт.

6; 9; 12

Номинальное напряжение питающих линий и отходящих фидеров, кВ:

  • переменного тока;
  • постоянного тока



27,5
3,3

Наибольшее напряжение питающих линий и отходящих фидеров, кВ:

  • переменного тока;
  • постоянного тока



29
4,0

Номинальный ток отходящего фидера, А:

  • переменный;
  • постоянный



1000
1400

Ток термической стойкости (кратковременный), кА, не менее

  • переменного тока;
  • постоянного тока



13,9
35,8

Номинальный ток электродинамической стойкости главных цепей (амплитуда), кА

37,5

Количество вводов питания собственных нужд (основного и  резервного), шт

2

Номинальное напряжение переменного тока частотой 50 Гц питания собственных нужд, В

380
с нейтралью

Мощность питания собственных нужд, кВ•А, не более

Примечание - Мощность питания собственных нужд указана для пунктов группировки соответственно на шесть, девять и двенадцать отходящих фидеров

12; 16; 20

Номинальное напряжение гарантированного питания электропривода переключателя (с поста ЭЦ):

  • переменного тока частотой 50 Гц, В




220

Номинальный ток питания электропривода переключателя, А:

  • переменный



0,7

Тип аппаратуры телемеханики

АСТМУ-А

Линия связи с энергодиспетчерским пунктом

ТУ-ТС

Климатическое исполнение и категория размещения
по ГОСТ 15150-69

У1 (по специальному заказу УХЛ1)

Габариты пункта группировки* (длина х глубина х высота), мм, не более
*Примечание – габариты указаны без анкерных устройств, лестниц, козырьков и т.п.

14550х3250х3950
19400х3250х3950
24250х3250х3950



Описание

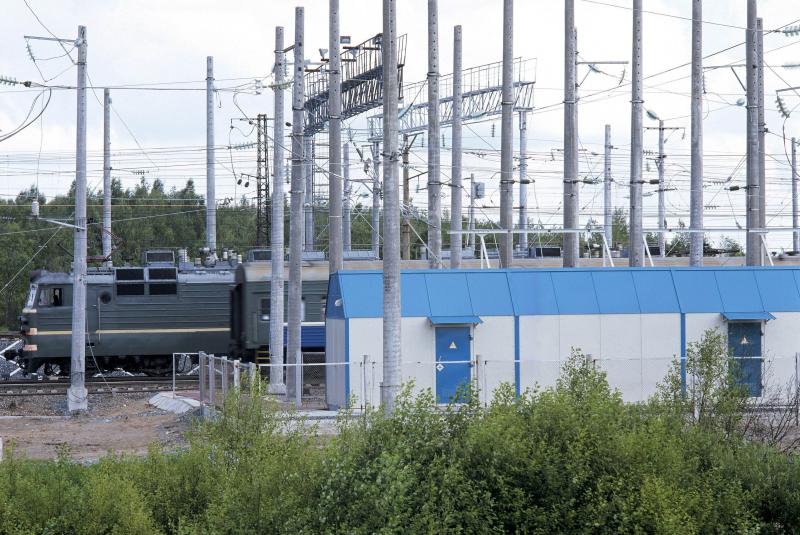

Пункты группировки модульного типа ПГ-М-3,3/27,5, предназначены для поочередной подачи рабочего напряжения 3,3 кВ постоянного тока и 27,5 кВ переменного тока частотой 50 Гц в переключаемые секции контактной сети станций стыкования.

Пункт группировки состоит:

  • из здания мобильного контейнерного типа системы "КМУ" типоразмером 4,8 м;

  • ячейки переключателя пункта группировки станции стыкования контактной сети 3,3 кВ постоянного тока и 27,5 кВ переменного тока 1С-ПВ-3,3/27,5;

  • устройства защиты станции стыкования полупроводникового УЗССП-3,3.

В зависимости от количества отходящих фидеров выпускаются три типа пунктов группировки модульного типа ПГ-М-3,3/27,5– на 6, 9 и 12 фидеров.

Все оборудование пункта группировки модульного типа ПГ-М-3,3/27,5 размещается в 3-х, 4-х или 5-ти модулях, соответственно.

Конструкция модулей предусматривает их установку на рельсо-шпальную решетку, либо бетонный ленточный фундамент.

Базовый состав пункта группировки:

Ячейка переключателя пункта группировки станции стыкования контактной сети 3,3 кВ постоянного тока и 27,5 кВ переменного тока 1С-ПВ-3,3/27,5

Устройство защиты станции стыкования полупроводниковое УЗССП-3,3

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
