Модули распределительного устройства 2х25 кВ

Каталог для скачивания
 Опросный лист

Технические характеристики

Номинальное напряжение: токоведущая часть – заземленная конструкция, кВ

27,5

Наибольшее рабочее напряжение: токоведущая часть – заземленная конструкция, кВ

29,0

Номинальное напряжение между главными (сборными) шинами блоков  КРУ, кВ

55,0

Наибольшее рабочее напряжение между главными (сборными) шинами КРУ, кВ

58,0

Номинальный ток главных цепей шкафов КРУ, А

630; 1250; 1600; 2000

Ток термической стойкости (кратковременный), кА, не менее

25,0

Номинальный ток электродинамической стойкости главных цепей шкафов (амплитуда), кА

63,0

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока (однофазного и трехфазного)



110; 220
230

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У1 (по специальному заказу УХЛ1)

Максимальное количество шкафов в модуле

  • типоразмера 6,0 м
  • типоразмера 4,8 м



3
2
Подключение к оборудованию модуля кабельное, шинное

Габаритные размеры модулей (длина х глубина х высота), мм, не более

  • типоразмера 6,0 м
  • типоразмера 4,8 м




6080х3230х3910
4970х3230х3910
Масса, кг, не более 12000



Описание

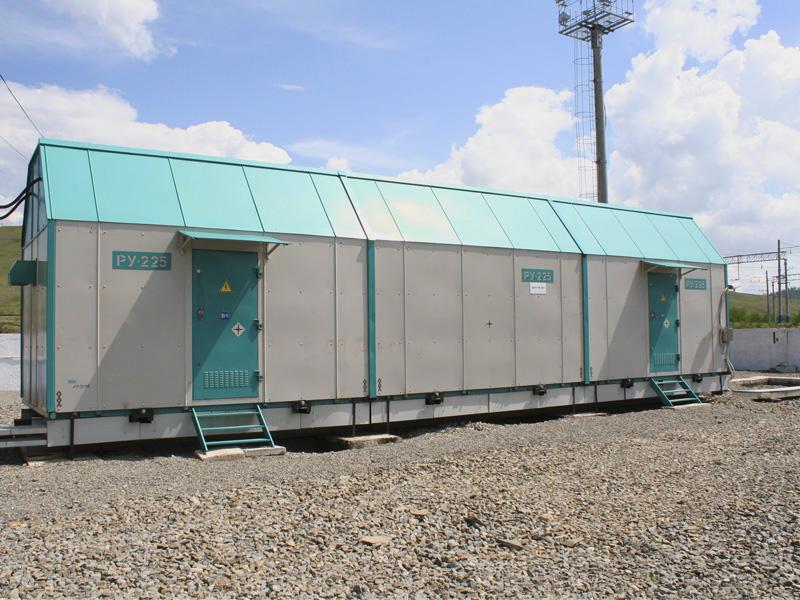

Модули распределительного устройства напряжением 2х25 кВ предназначены для приема и распределения электрической энергии переменного тока промышленной частоты напряжением 2х25 кВ на тяговых подстанциях переменного тока железных дорог.

Состав модулей распределительного устройства напряжением 2×25 кВ:

  • здания мобильные контейнерного типа системы "КМУ" типоразмером 6,0 м или 4,8 м;
  • функциональное оборудование на базе функциональных блоков распределительного устройства напряжением  2x25 кВ.

Модули распределительного устройства напряжением  2х25 кВ предназначены для установки на открытом воздухе на основание в виде рельсо-шпальной решетки или на бетонный ленточный фундамент.

Модули распределительного устройства напряжением 2х25 кВ оснащены:

  • шкафом распределительным собственных нужд;

  • системой отопления;

  • системой освещения, в том числе аварийного;

  • датчиками пожарной сигнализации;

  • датчиками охранной сигнализации.

Базовый состав функциональных блоков, зданий:

Блоки функциональные распределительного устройства напряжением 2х25 кВ

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
