Устройство комплектное распределительное серии «1С» для систем тягового электроснабжения переменного тока напряжением 35 кВ

Каталог для скачивания
 Опросный лист

Технические характеристики

Номинальное напряжение (линейное), В

35

Наибольшее рабочее напряжение (линейное), кВ

40,5

Номинальный ток главных цепей шкафов, А

 1000; 1600; 2000

Номинальный ток сборных шин, А

1600; 2000

Номинальный ток отключения выключателя, встроенного в шкафы КРУ, кА

             25,0

Ток термической стойкости (кратковременный), кА, не менее

25,0

Номинальный ток электродинамической стойкости главных цепей, кА

63,0

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока, 50 Гц



110; 220
230

Вид изоляции

воздушная, комбинированная

Условия обслуживания

одностороннее

Вид линейных высоковольтных подсоединений

кабельные, шинные

Степень защиты по ГОСТ 14254-2015

IP20 (по специальному заказу IP24)

Вид управления

дистанционное, местное

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ4

Габариты (ширина х глубина х высота), мм, не более

1600х2000х2500

Масса шкафа, кг, не более

1750





Описание

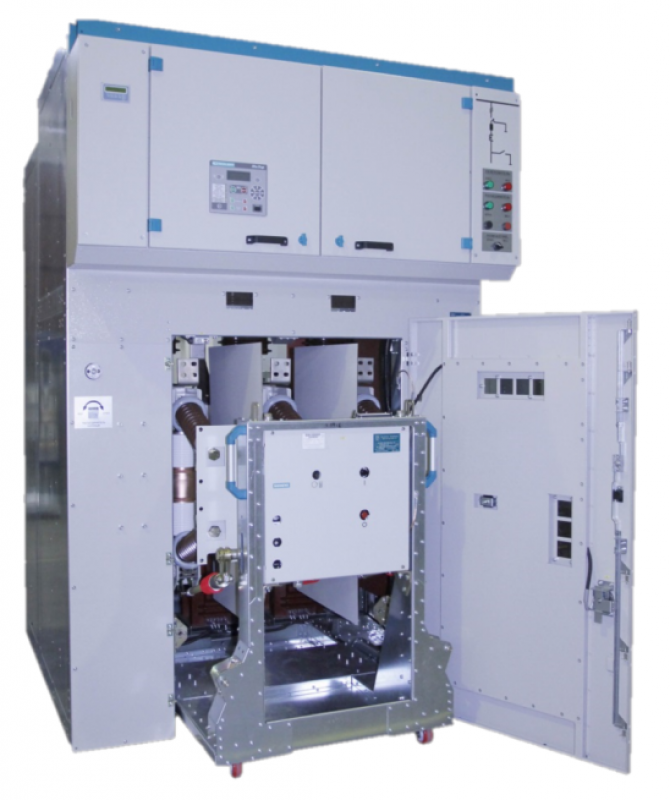

Устройство комплектное распределительное серии «1С» для систем тягового электроснабжения переменного тока напряжением 35 кВ предназначено для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 35 кВ (в сетях с изолированной или заземленной через дугогасящий реактор нейтралью).

Базовой конструктивной и функциональной единицей устройства комплектного распределительного серии «1С» для систем тягового электроснабжения переменного тока напряжением 35 кВ является шкаф.

Основные типы шкафов устройства комплектного распределительного серии «1С» для систем тягового электроснабжения переменного тока напряжением 35 кВ:

  • шкаф выключателя ввода;
  • шкаф фидера;
  • шкаф выключателя ПВА;
  • шкаф выключателя ТСН;
  • шкаф трансформатора напряжения;
  • шкаф секционного выключателя;
  • шкаф секционного разъединителя.

Вариант исполнения шкафов, их количество и взаимное расположение в устройстве комплектном распределительном серии «1С» для систем тягового электроснабжения переменного тока напряжением 35 кВ определяются проектом.



Основные комплектующие производства ООО «НИИЭФА-ЭНЕРГО»:

Терминал интеллектуальный присоединений 35 кВ
