Агрегаты дизель-генераторные модульного типа

Каталог для скачивания
 Опросный лист
 Сертификат (декларация)

Технические характеристики

Номинальная мощность генератора, при cos φ=0.8, кВт/кВ·А, не более

500/625

Род тока генератора

переменный трехфазный

Номинальная частота переменного тока генератора, Гц

50

Номинальное напряжение генератора, В

400/230 или 230/127

Режим нейтрали генератора

глухозаземленная или изолированная

Номинальная мощность обогрева, кВт, не более

4

Номинальное напряжение обогрева, В

230

Номинальная мощность основного освещения, кВт

0,24

Номинальное напряжение основного освещения, В

230

Номинальная мощность аварийного освещения, кВт

0,020

Номинальное напряжение аварийного освещения, В

24 (от блока аккумуляторной батареи модуля)

Номинальная мощность собственных нужд, кВт, не более

9

Мощность, потребляемая системой обогрева крышии водостоков, кВт, не более

 5

Номинальное напряжение собственных нужд, В

400/230

Расход топлива в зависимости от номинальной мощности агрегата

  •  при 75% нагрузке, л/ч, не более
  •  при 100% нагрузке, л/ч, не более


100
130

Вместимость основного топливного бака, л,

950

Вместимость дополнительного топливного бака, л, не более

1500

Время непрерывной работы электроагрегата (при 75% нагрузке)

До 200 кВА без дополнительного бака

 Более 200 кВА с дополнительным баком

24 ч

 24 ч

Масса модуля ДГА без топлива, т, не более

12

 14





Описание

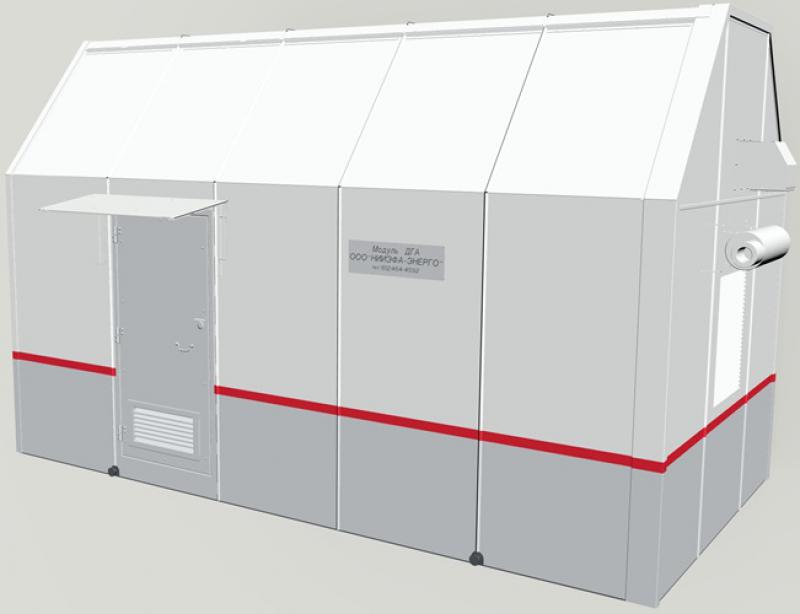

Агрегат дизель-генераторный модульного типа (модуль ДГА) предназначен для обеспечения электроэнергией потребителей трехфазным переменным током напряжением 230 или 400 В, частотой 50 Гц, мощностью до 500 кВт/625 кВ·А, тип нейтрали глухозаземленная или изолированная.

В состав модуля ДГА с номинальной мощностью агрегата до 200 кВА входят:

  • здание мобильное (инвентарное)  контейнерного типа системы “КМУ” (сварное);
  • дизель-генераторный агрегат со шкафом управления, топливным баком, аккумуляторными батареями, системой выпуска отработанных газов (глушители);
  • шкаф собственных нужд ДГА;
  • вспомогательны технологические системы (система освещения, система отопления, газоанализатор, система охранной сигнализации, устройство вентиляции, система автоматического порошкового пожаротушения). Система обогрева крыши и водостоков по требованию Заказчика.

В состав модуля ДГА с номинальной мощностью агрегата более 200 кВА входят:

  • здание мобильное (инвентарное) контейнерного типа системы «КМУ» (сварное);
  • агрегат с силовым шкафом, шкафом управления, топливным баком (расходным), аварийным сливом, аккумуляторными батареями, системой выпуска отработанных газов (глушители);
  • дополнительный топливный бак на 1500 л с заливной горловиной, аварийным сливом, системой перелива;
  • шкаф собственных нужд ДГА;
  • планка подключения;
  • вспомогательные технологические системы (система освещения, система отопления, узел насосный для автоматической подкачки топлива из дополнительного бака в расходный c двумя насосами, газоанализатор, система охранной сигнализации, устройство вентиляции, система автоматического порошкового пожаротушения). Система обогрева крыши и водостоков по требованию Заказчика.



Базовый модуль ДГА (6м):

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные
