Плиты проходные для устройств электроснабжения железных дорог

Каталог для скачивания

Технические характеристики

Типы плит проходных для устройств электроснабжения железных дорог:

Наименование

Кол-во изоляторов

Тип изоляторов

Масса, кг, не более

Плита проходная ввода 3,3 кВ

1

ИППУ-10/1600-12,5-06 УХЛ1

43

Плита проходная фидера 3,3 кВ

2

ИППУ-10/3150-12,5-06 УХЛ1

76

2

ИППУ-10/2000-12,5-06 УХЛ1

74

Плита проходная БАОД

4

ИППУ-10/3150-12,5-06 УХЛ1

152

4

ИППУ-10/2000-12,5-06 УХЛ1

148

Плита проходная ввода 10 кВ

3

ИППУ-10/3150-12,5-06 УХЛ1

99

3

ИППУ-10/1600-12,5-06 УХЛ1

84

Плита проходная ФУ

3

ИППУ-10/3150-12,5-06 УХЛ1

114

1

ИППУ-10/630-8 УХЛ1

114

Плита проходная ПВА

6

ИППУ-10/3150-12,5-06 УХЛ1

213

6

ИППУ-10/2000-12,5-06 УХЛ1

207

Плита проходная ввода 20 кВ

3

ИППУ-20/3150-12,5 УХЛ1

134

Плита проходная ввода 27,5 кВ

2

ИППУ-35/1600-8-02 УХЛ1

100

Плита проходная фидера 27,5 кВ

1

ИППУ-35/1600-8-02 УХЛ1

56

Плита проходная ввода 35 кВ

3

ИППУ-35/630-8-04 УХЛ1

136

3

ИППУ-35/1600-8-02 УХЛ1

145

3

ИППУ-35/2000-8-03 УХЛ1

160



Описание

Плиты проходные для устройств электроснабжения железных дорог предназначены  для ввода-вывода силовых цепей постоянного и переменного тока тяговых подстанций и других  устройств электроснабжения железных дорог.

Плиты проходные для устройств электроснабжения железных дорог обеспечивают  ввод-вывод силовых цепей тягового  оборудования внутренней установки.

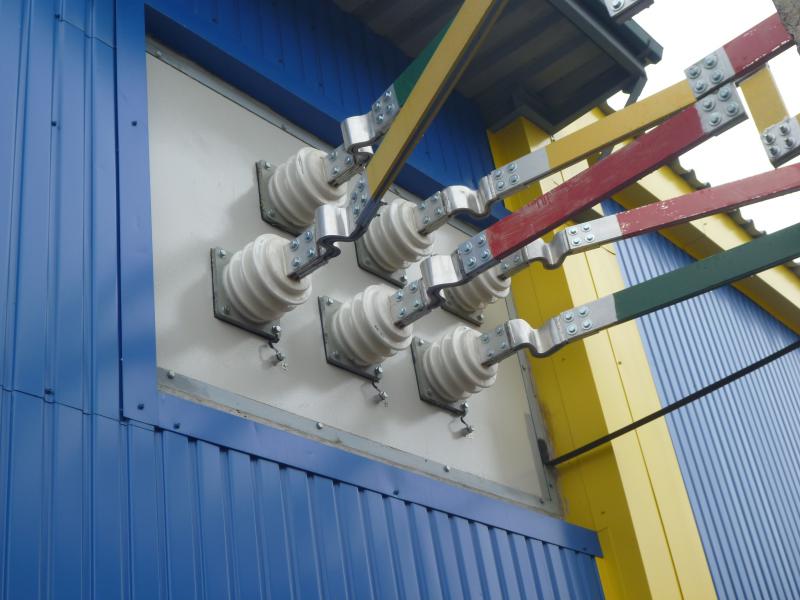

Плиты проходные для устройств электроснабжения железных дорог представляют собой утепленные несущие конструкции с  установленным на них требуемым количеством проходных изоляторов. При установке изоляторов используются уплотнительные прокладки,   обеспечивающие  защиту внутреннего объема помещения от атмосферной влаги.

В конструкции плит проходных предусмотрена  возможность подключения  к  соответствующему контуру заземления. Фланцы изоляторов в свою очередь  заземлены на корпус плиты.

Корпуса плит проходных  фидера 3,3 кВ и БАОД  изолированы по периметру электроизоляционным материалом.

Стальные поверхности   и металлические элементы плит проходных   имеют защитные лакокрасочные, порошковые полимерные и/или металлические покрытия.

Все плиты проходные имеют комплект деталей, обеспечивающих декоративное закрытие стыка между проходной плитой и проемом в стене здания.
