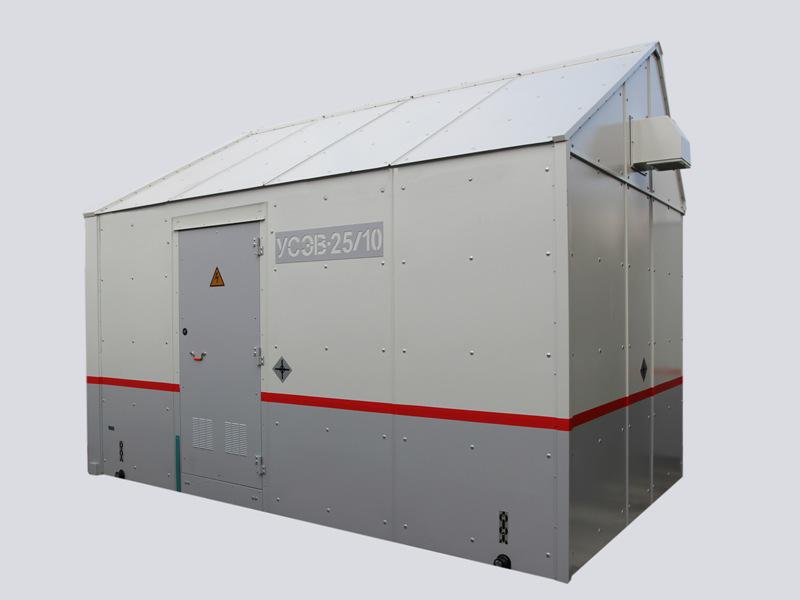

Модуль УСЭВ–25

Каталог для скачивания
 Опросный лист

Технические характеристики



Количество фаз напряжения сети переменного тока

3

Номинальное линейное напряжение питающей сети, кВ

6; 10

Номинальная частота питающей сети, Гц

50

Номинальная полная мощность силового трансформатора, кВ•А

25

Параметры резистивно-емкостного RC фильтра:

  • сопротивление набора резисторов, Ом



  • емкость конденсаторной батареи, мкФ



1300; 1800
(10 шт. соединенных последовательно)

3,610; 2,085

Номинальное напряжение питания сети собственных нужд УСЭВ-25, В:

  • переменного тока, частотой 50 Гц
  • постоянного тока



220 (110)
220 (110)

Номинальное напряжение питания цепей собственных нужд модуля, трехфазное переменное частотой 50 Гц, В

400 (230)

Мощность потребляемая от сети собственных нужд, Вт,
не более

3,5

Варианты параметров резистивно-емкостного фильтра

Система тягового электроснабжения

Параметры резистивно-емкостного фильтра

25 кВ

Резистор, кОм

1,30

Конденсатор, мкФ

3,61

2х25 кВ

Резистор, кОм

1,800

Конденсатор, мкФ

2,085





Описание

Модуль УСЭВ-25 предназначен для снижения до допустимых пределов несимметрии фазных напряжений в линии электропередачи автоблокировки и (или) продольного электроснабжения, вызванных электромагнитным влиянием напряжений и токов в тяговой сети.

Состав модуля УСЭВ-25:

  • здание мобильного контейнерного типа системы «КМУ»;
  • УСЭВ-25;
  • щит распределительный собственных нужд;
  • вспомогательные технологические системы:

- система освещения;

- система отопления, в том числе аварийная;

- система вентиляции;

- датчики пожарной сигнализации;

- датчики охранной сигнализации.

Базовый состав модуля УСЭВ-25:

Здания мобильные (инвентарные) контейнерного типа системы «КМУ» сварные

Устройство снижения электромагнитного влияния УСЭВ-25
