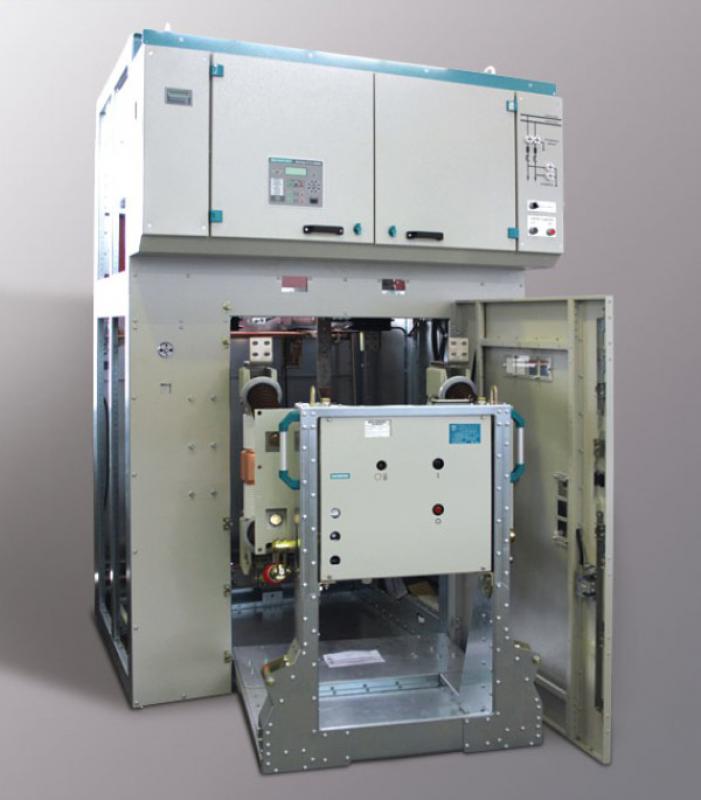

Устройство комплектное распределительное серии "1С" для систем тягового электроснабжения переменного тока напряжением 2х25 кВ

Каталог для скачивания
 Опросный лист

Технические характеристики

Номинальное напряжение (линейное), кВ

27,5

Наибольшее рабочее напряжение (линейное), кВ

29,0

Номинальное напряжение между главными (сборными) шинами КРУ, кВ

55,0

Наибольшее рабочее напряжение между главными (сборными) шинами КРУ, кВ

58,0

Номинальный ток главных цепей шкафов КРУ, А

630; 1250; 1600; 2000

Номинальный ток главных (сборных) шин, А

1250; 1600; 2000

Ток термической стойкости (кратковременный), кА, не менее

25,0

Номинальный ток электродинамической стойкости главных цепей шкафов КРУ (амплитуда), кА

63,0

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока, 50 Гц



110; 220
230

Вид изоляции

воздушная, комбинированная.

Условия обслуживания

одностороннее

Вид линейных высоковольтных подсоединений

кабельные, шинные

Степень защиты по ГОСТ 14254-96

IP20 (по специальному заказу IP24)

Вид управления

дистанционное, местное, телеуправление.

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ4

Габариты (ширина х глубина х высота), мм, не более

2400х2000х2840

Масса шкафа, кг, не более

1400



Описание

Устройство комплектное распределительное серии ″1С″ для систем тягового электроснабжения переменного тока напряжением 2×25 кВ предназначено для приема и распределения электрической энергии переменного тока промышленной частоты напряжением 2х25 кВ на тяговых подстанциях переменного тока железных дорог.

Базовой конструктивной и функциональной единицей устройства комплектного распределительного серии ″1С″ для систем тягового электроснабжения переменного тока напряжением 2×25 кВ является шкаф.

Основные типы шкафов устройства комплектного распределительного серии ″1С″ для систем тягового электроснабжения переменного тока напряжением 2×25 кВ:

  • шкаф двухполюсного выключателя ввода;

  • шкаф двухполюсного выключателя питающей линии тяговой сети;

  • шкаф однополюсного выключателя питающей линии тяговой сети;

  • шкаф двухполюсного запасного выключателя;

  • шкаф трансформаторов напряжения;

  • шкаф секционного разъединителя;

  • шкаф однополюсного разъединителя.

Тип шкафов, их количество и взаимное расположение в устройстве комплектном распределительном серии ″1С″ для систем тягового электроснабжения переменного тока напряжением 2×25 кВ определяются проектом подстанции..

Основные комплектующие производства ООО «НИИЭФА-ЭНЕРГО»

Терминалы интеллектуальные присоединений 27,5 кВ

Выключатели высоковольтные вакуумные серии ЗАН
