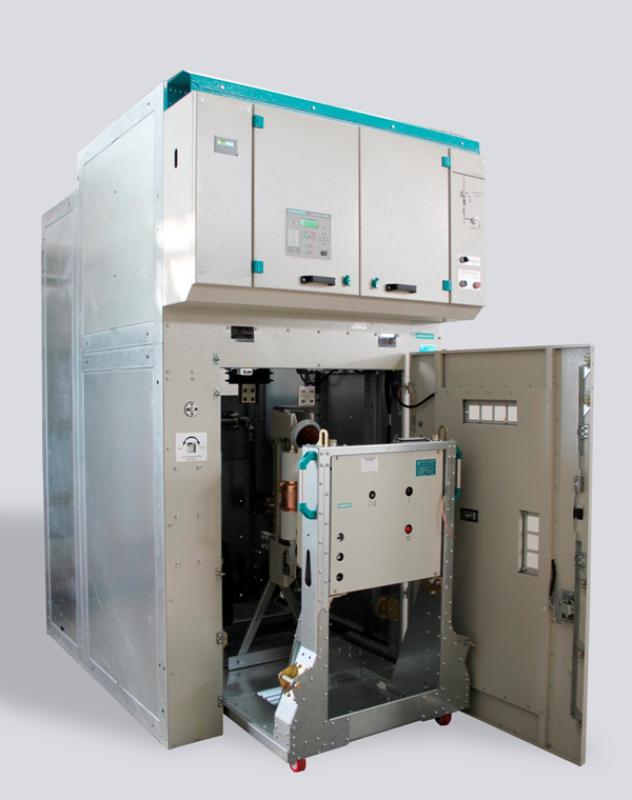

Устройство комплектное распределительное серии "1С" для систем тягового электроснабжения переменного тока напряжением 25 кВ

Каталог для скачивания
 Опросный лист

Технические характеристики

Номинальное напряжение (линейное), В

27,5

Наибольшее рабочее напряжение (линейное), кВ

29,0

Номинальный ток главных цепей шкафов, А

630; 1250; 1600; 2000

Номинальный ток сборных шин, А

1600; 2000

Номинальный ток отключения выключателя, встроенного в шкафы КРУ, кА

             25,0

Ток термической стойкости (кратковременный), кА, не менее

25,0

Номинальный ток электродинамической стойкости главных цепей, кА

63,0

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока, 50 Гц



110; 220
230

Вид изоляции

воздушная, комбинированная.

Условия обслуживания

одностороннее

Вид линейных высоковольтных подсоединений

кабельные, шинные.

Степень защиты по ГОСТ 14254-2015

IP20 (по специальному заказу IP24)

Вид управления

дистанционное, местное, телеуправление.

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ4

Габариты (ширина х глубина х высота), мм, не более

4000х2380х3000

Масса шкафа, кг, не более

3000



Описание

Устройство комплектное распределительное серии ″1С″ для систем тягового электроснабжения переменного тока напряжением 25 кВ, предназначено для приема и распределения электрической энергии переменного тока промышленной частоты напряжением 27,5 кВ на тяговых подстанциях переменного тока железных дорог.

Базовой конструктивной и функциональной единицей устройства комплектного распределительного серии ″1С″ для систем тягового электроснабжения переменного тока напряжением 25 кВ является шкаф.

Основные типы шкафов устройства комплектного распределительного серии ″1С″ для систем тягового электроснабжения переменного тока напряжением 25 кВ.

  • шкаф двухполюсного выключателя ввода;

  • шкаф однополюсного выключателя питающей линии тяговой сети;

  • шкаф однополюсного запасного выключателя;

  • шкаф запасного выключателя и секционных разъединителей;

  • шкаф выключателя линии электропередачи ДПР;

  • шкаф двух однофазных трансформаторов напряжения;

  • шкаф двухполюсного секционного разъединителя;

  • шкаф выключателя фидера плавки гололеда;

  • шкаф однополюсного разъединителя.

Тип шкафов, вариант исполнения их количество и взаимное расположение в устройстве комплектном распределительном серии ″1С″ для систем тягового электроснабжения переменного тока напряжением 25 кВ определяются проектом подстанции.

Основные комплектующие производства ООО «НИИЭФА-ЭНЕРГО»

Терминал интеллектуальный присоединений 27,5 кВ

Выключатели высоковольтные вакуумные серии ЗАН
