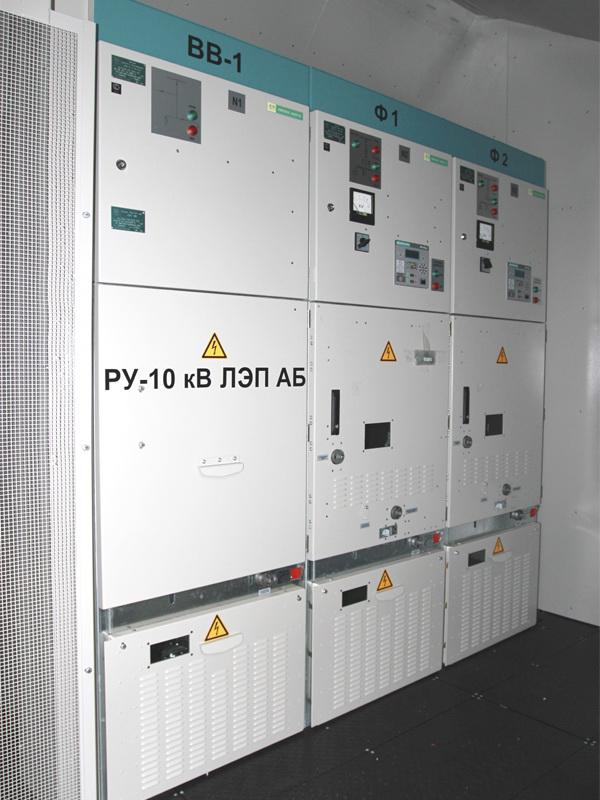

Блоки функциональные распределительного устройства напряжением 6(10) кВ ЛЭП АБ

Каталог для скачивания
 Опросный лист

Технические характеристики

Номинальное напряжение, кВ

6             10

Наибольшее рабочее напряжение, кВ

7,2           12,0

Номинальный ток главных цепей шкафов блоков, А

в соответствии с техническими условиями на шкафы, входящие в блок

Номинальный ток сборных шин, А

1250

Номинальное напряжение вторичных цепей, В:

  • постоянного тока
  • переменного тока частотой 50 Гц



110; 220
230

Условия обслуживания

с односторонним обслуживанием

Вид линейных высоковольтных подсоединений

кабельные; шинные

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

У3.1

Максимальное количество шкафов в блоке

4



Описание

Блоки функциональные распределительного устройства напряжением 6(10) кВ ЛЭП АБ состоят из сборки шкафов, панелей отдельных компонентов, первичных датчиков, микропроцессорных контроллеров, объединенных несущими конструкциями, общим силовым токопроводом и вторичными цепями.

Блоки функциональные распределительного устройства напряжением 6(10) кВ ЛЭП АБ предназначены для подключения питания ЛЭП АБ тяговых и трансформаторных подстанций железных дорог.

Устройство комплектное распределительное выполняются на базе блоков функциональных распределительного устройства напряжением 6(10) кВ ЛЭП АБ.

Состав блоков функциональных распределительного устройства напряжением 6(10) кВ ЛЭП АБ:

  • основные силовые шкафы;

  • вспомогательные шкафы (по требованию Заказчика);

  • шинопроводы, жгуты междушкафных соединений.

В зависимости от требований Заказчика блоки функциональные распределительного устройства напряжением 6(10) кВ ЛЭП АБ могут быть реализованы на базе шкафов распределительного устройства производимых в ООО «НИИЭФА-ЭНЕРГО»:

Устройство комплектное распределительное от 6-20 кВ серии "К-199"
