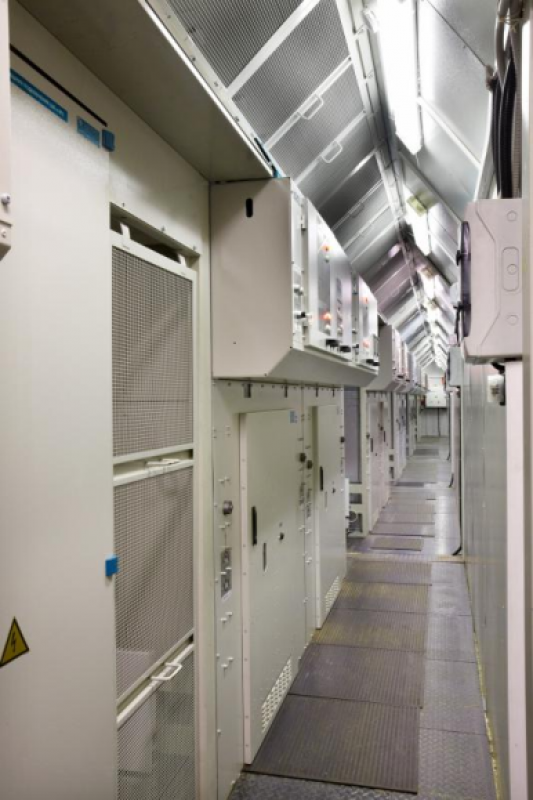

Блоки функциональные распределительного устройства напряжением 35 кВ

Каталог для скачивания
 Опросный лист

Технические характеристики

Номинальное напряжение, кВ

35

Номинальный ток главных цепей шкафов блоков, А

1000; 1600; 2000

Номинальное напряжение вторичных цепей, В:

  • постоянного тока
  • переменного тока частотой 50 Гц



110; 220
230

Условия обслуживания

с односторонним обслуживанием

Вид линейных высоковольтных подсоединений

кабельные, шинные

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ4



Описание

Блоки функциональные распределительного устройства напряжением 35 кВ состоят из шкафов, панелей отдельных компонентов, первичных датчиков, микропроцессорных контроллеров, объединенных несущими конструкциями, общим силовым токопроводом и вторичными цепями.

Блоки функциональные распределительного устройства напряжением 35 кВ предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 35 кВ (в сетях с изолированной или заземленной через дугогасящий реактор нейтралью).

Комплектное распределительное устройство напряжением 35 кВ выполняется на базе блоков функциональных распределительного устройства 35 кВ.

Состав блоков функциональных распределительного устройства напряжением 35 кВ:

  • основное оборудование (шкафы КРУ-35 кВ серии "1С-35");

  • вспомогательное оборудование (шкафы блокировок и внешних подключений ШБВП);

  • монтажный комплект блока КРУ-35 кВ, содержащий набор перемычек и крепежа (для внутриблочных соединений по сборным шинам, вторичным цепям, шин заземления блока  т.п.).

Блоки функциональные распределительного устройства 35 кВ реализованы на базе шкафов КРУ-35 кВ серии "1С-35" производства ООО "НИИЭФА-ЭНЕРГО":

Устройство комплектное распределительное серии "1С" для систем тягового электроснабжения переменного тока напряжением 35 кВ
