Устройство комплектное распределительное постоянного тока на напряжение 600 В серии "КВ-600"

Каталог для скачивания
 Опросный лист
 Сертификат (декларация)

Технические характеристики

Номинальное напряжение, В

600

Номинальный ток главных цепей ячеек, А

1000; 2000; 2500; 4000

Типы выключателей

ВАБ-209, ВАБ-211

Ток термической стойкости (кратковременный), кА

30

Время протекания тока термической стойкости, с, не более

2

Номинальный ток электродинамической стойкости главных цепей, кА

45

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока



110; 220
220

Вид изоляции

воздушная

Вид линейных подсоединений

кабельные

Условия обслуживания

одностороннее

Степень защиты по ГОСТ 14254-2015

IP20

Вид управления

дистанционное, местное, телеуправление.

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ4

Габариты (ширина х глубина х высота), мм, не более

600х1411х2262

Масса ячейки, кг, не более

710



Описание

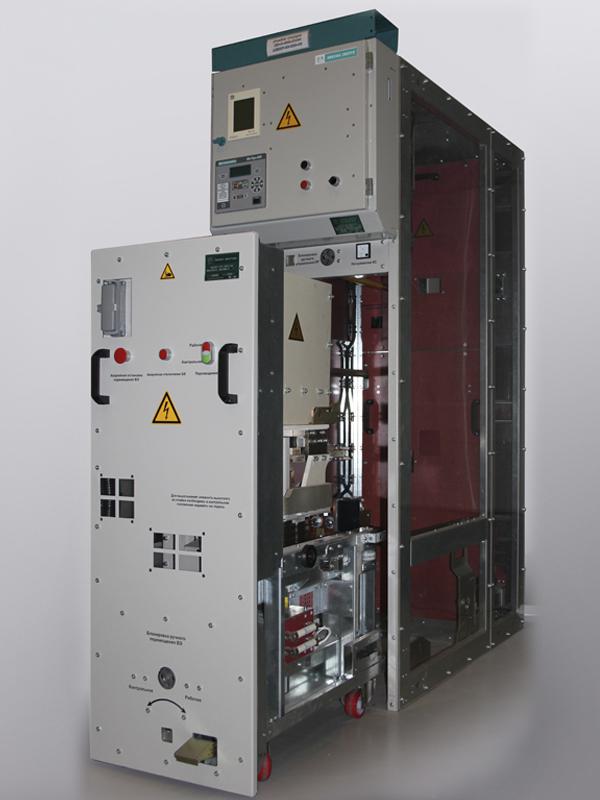

Устройство комплектное распределительное постоянного тока на напряжение 600 В серии «КВ-600» предназначено для распределения электроэнергии постоянного тока тяговых подстанций трамвая и троллейбуса.

Базовой конструктивной и функциональной единицей устройства комплектного распределительного постоянного тока на напряжение 600 В серии «КВ-600» является ячейка.

Основные типы ячеек устройства комплектного распределительного постоянного тока на напряжение 600 В серии «КВ-600»:

  • ячейка фидера;

  • ячейка запасного выключателя;

  • ячейка катодного выключателя.

Тип ячеек, их количество и взаимное расположение в устройстве комплектном распределительном постоянного тока на напряжение 600 В серии «КВ-600» определяются проектом подстанции

Основные комплектующие производства ООО «НИИЭФА-ЭНЕРГО»:

Терминал интеллектуальный присоединения постоянного тока ИнТер-600
