Устройство комплектное распределительное постоянного тока на напряжение 1,65 кВ серии "КВ-1,65"

Технические характеристики

Номинальное напряжение, кВ

1,65

Наибольшее рабочее напряжение, кВ

1,98

Номинальный ток главных цепей ячеек, А

4000

Номинальный ток сборных шин, А

             5000

Типы выключателей

             ВАБ-206*

Ток термической стойкости (кратковременный), кА, не менее

30

Время протекания тока термической стойкости, с, не более

2

Номинальный ток электродинамической стойкости главных цепей ячеек (амплитуда), кА

45

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока



110; 220
220

Вид изоляции

воздушная

Условия обслуживания

одностороннее

Вид линейных высоковольтных подсоединений

кабельные, шинные

Степень защиты по ГОСТ 14254-96

IP20

Вид управления

дистанционное, местное, телеуправление

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ4

Габариты (ширина х глубина х высота), мм, не более

1600х1800х2500

Масса ячейки, кг, не более

1800

*Примечание – По требованию Заказчика возможна установка выключателей других типов: Gerapid, IR6000, UR40

Описание

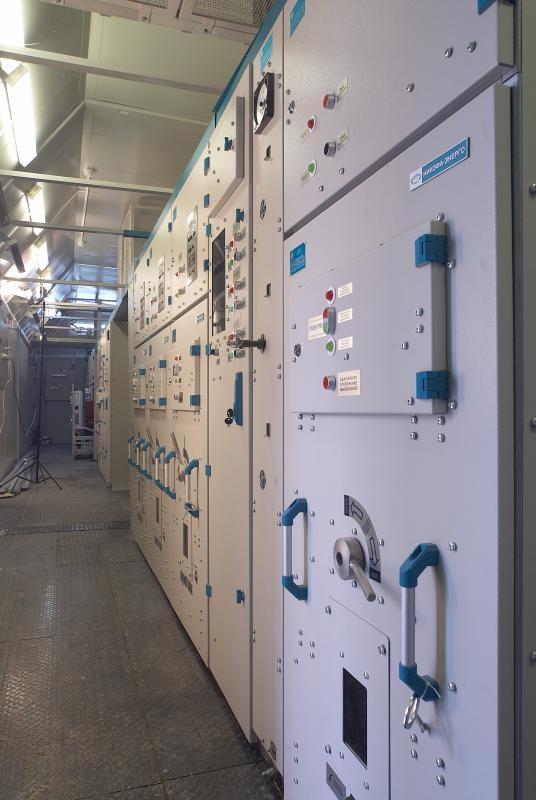

Устройство комплектное распределительное постоянного тока на напряжение 1,65 кВ серии «КВ-1,65» предназначено для приема и распределения электрической энергии постоянного тока напряжением 1,65 кВ тяговых подстанций промышленного электрического транспорта.

Базовой конструктивной и функциональной единицей устройства комплектного распределительного постоянного тока на напряжение 1,65 кВ является ячейка.

Основные типы ячеек устройства комплектного распределительного постоянного тока на напряжение 1,65 кВ серии «КВ-1,65»:

  • ячейка фидера контактной сети;

  • ячейка запасного выключателя;

  • ячейка катодного выключателя;

  • ячейка разъединителей катодного выключателя;

  • ячейка заземляющего разъединителя.

Тип ячеек, их количество и взаимное расположение в устройстве комплектном распределительном постоянного тока на напряжение 1,65 кВ серии «КВ-1,65» определяются проектом подстанции.

Основные комплектующие производства ООО «НИИЭФА-ЭНЕРГО»:

Терминал интеллектуальный присоединений 3,3 кВ
