Устройство комплектное распределительное постоянного тока отрицательной шины РУОШ-600 В

Каталог для скачивания
 Опросный лист
 Сертификат (декларация)

Технические характеристики

Номинальное напряжение, В

600

Номинальный ток главных цепей ячеек, А

1000; 2000; 2500;4000

Номинальный ток сборных шин, А

2000; 4000; 5000

Ток термической стойкости (кратковременный), кА

30

Время протекания тока термической стойкости, с, не более

2

Номинальный ток электродинамической стойкости главных цепей, кА

45

Номинальное напряжение вспомогательных цепей, В:

  • постоянного тока
  • переменного тока



110; 220
220

Виды изоляции

воздушная

Условия обслуживания

одностороннее

Вид линейных высоковольтных подсоединений

кабельные

Степень защиты по ГОСТ 14254-2015

IP20

Вид управления

дистанционное, местное, телеуправление.

Климатическое исполнение и категория размещения по
ГОСТ 15150-69

УХЛ4

Габариты (ширина х глубина х высота), мм, не более

1000х675х2110

Масса ячейки, кг, не более

450



Описание

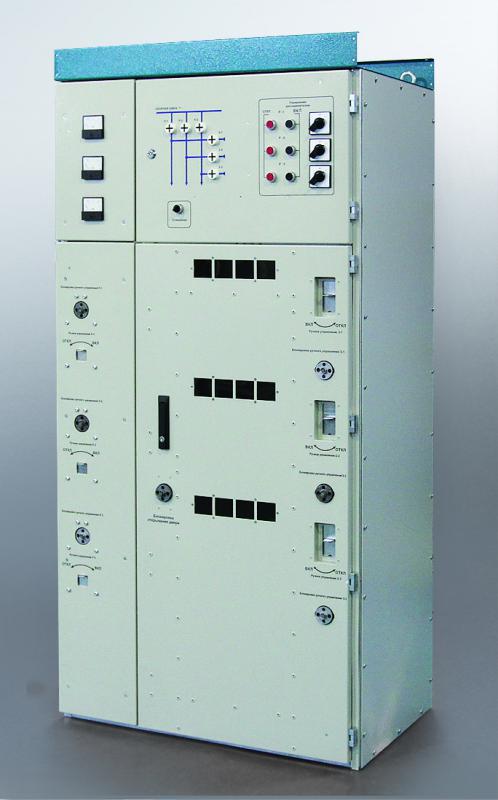

Устройство комплектное распределительное постоянного тока отрицательной шины РУОШ-600 В предназначено для распределения электроэнергии постоянного тока тяговых подстанций трамвая и троллейбуса.

Базовой конструктивной и функциональной единицей устройства комплектного распределительного постоянного тока отрицательной шины РУОШ-600 В является ячейка.

Основные типы ячеек устройства комплектного распределительного постоянного тока отрицательной шины РУОШ-600 В:

  • ячейка анодного разъединителя;

  • ячейка линейного разъединителя;

  • ячейка заземляющего разъединителя.

По специальному требованию Заказчика поставляется ячейка смены полярности.

Тип ячеек, их количество и взаимное расположение в устройстве комплектном распределительном постоянного тока отрицательной шины РУОШ-600 В определяются проектом подстанции.
